紫砂泥的提炼和烧成工艺？

1. 从矿层开挖出来的紫泥，俗称生泥，泥似块状岩石，经堆放在露天稍事风化，待其松散，然后用锤式破碎机初碎，轮碾机粉碎，泥料根据需要过15-100目筛不等（泥料如太粗则制作费劲，如太细制作时则易黏手，且烧成后收缩比大），湿水后通过真空练泥机捏练，便成为供制坯用的熟泥料。红泥、绿泥的制备与紫泥相同。谈到紫砂泥料的练制，在五十年代以前，还是沿用明清的老方法，把晒干捣碎的泥团围成一圈，用河水冲洗，人站在里面不停地走动、踩踏，直到泥料软硬适中。今人实难想像前人在练制泥料是如此的辛苦、落后。到六十年代后期开始采用机械化、有雷蒙粉碎机、搅拌机、真空练泥机。 为了丰富紫砂陶的外观色泽，满足工艺变化和创作设计的需要，艺人们透过把几种泥料混合配比，或在泥料中加入金属氧化物着色剂，使之产生非同寻常的应用效果。大部分名家对泥料的配制皆各有心法，不相私授，进而形成紫砂泥有些特定泥料成为某些名家的代名词，也突显了名家的艺术风格。如作品烧成后呈现天青、栗色、石榴皮、梨皮、朱砂紫、海棠红、青灰、墨绿、黛黑、冷金黄、金葵黄……等多种颜色，吸引了紫砂收藏家的目光。紫砂泥若再掺入粗砂、钢砂,双色砂,产品烧成后珠粒隐现，产生特殊的质感。紫砂器表面的色泽取于自然泥色，程序是这样的：先将各色原料分开碾细，然后用清水漂，浮在水面上的一层蜡膏，即为有用的色浆原料，烧成后永不消褪。近年来还试制成功了醮浆红泥，仿金属光泽液等化妆土，丰富了紫砂产品的色彩。紫砂泥陈腐时，人为制造微生物酵解环境，彻底陈腐，烧成较普通陈腐紫泥，一经泡养，既有包浆之外观。紫砂泥的陈腐期不可低于12个月，不过也不需过分追求陈腐期，陈腐1年左右要回练一次，因为时间长了，紫砂泥会出现“花泥”现象。 关于紫砂泥中的“杂质”：紫砂泥以石英、高岭土、赤铁矿和云母为主，所以真正的紫砂泥含有少量云母（银星闪点），也会出现黑色斑点，黑色斑点是Fe或Mn等金属化合物的聚合不容物。不出现这些特征反而说明此原料不是正常练制的，而是用了泥浆冲砂法，或用其它含云母少的矿源来替代的，是一种人为地故意地对自然材质美的破坏。

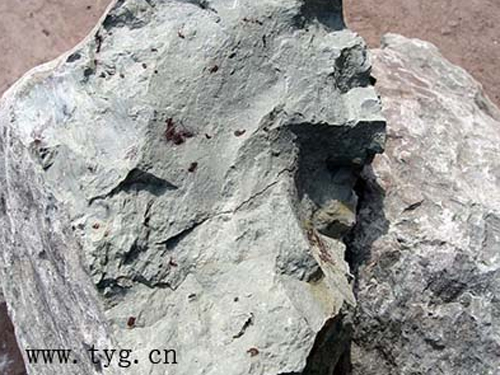

原矿黄龙山本山绿泥

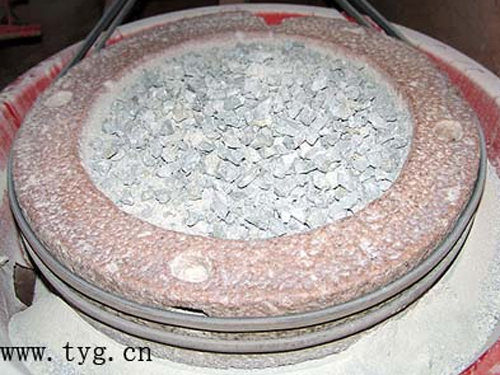

风化后，用石磨扦成粉末

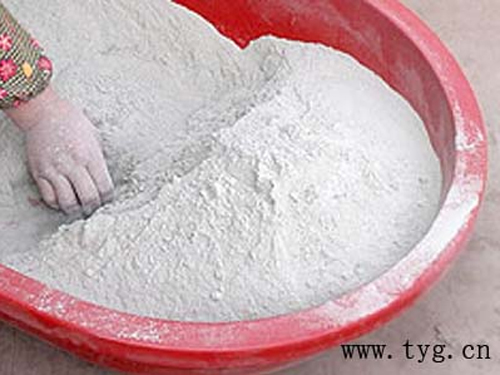

过筛吸铁

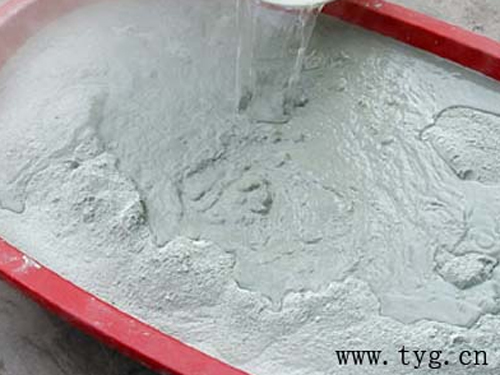

加水浸泡

搅拌均匀

手工锤泥

2. 烧成紫砂壶的窑炉，经历了龙窑,倒焰窑到隧道窑,煤气窑,电窑的演变。其中龙窑使用时间最长（宜兴羊角山早期紫砂窑址就是一条宽一米左右长十馀米的龙窑）直到1957年才被倒焰窑代替。1973年，隧道窑取代了倒焰窑。龙窑所用燃料是茅草、松柴。倒焰窑的燃料是烟煤。 隧道窑则以重油为燃料。紫砂壶从明代中叶起就开始用匣钵（俗称掇罐）烧成，这与紫砂壶自明代起因饮茶方法改变，制壶发生历史性转折相关连，以防止产品表面发生火刺，色泽不称等缺陷。同时提高了制品的装窑密度，有效地利用了窑位空间。紫砂泥中的氧化铁含量相当高，根据二氧化硅、三氧化二铝、三氧化二铁、氧化铁三元相理论，如果制品在氧化气氛中烧成，则物相在1400℃以下不产生液相图，不形成低共熔物，由于紫砂泥中尚有氧化铬、氧化镁、氧化钾、氧化钠等成份，因此实际烧成温度低为1150～1180℃，在此温度下，泥料中各矿物相的扩散速度不大，赤铁矿不作为一种相存在，使制品成红色（低温）、紫红色（高温）。如以还原气氛烧成，则仅应按二氧化硅、三氧化二铝、氧化铁系相图进行，在1100℃左右形成低熔共熔物而产生液相。三氧化二铁大量还原氧化铁色泥由紫红变紫黑，制品表面提前烧结还原过程中沈积的炭素和分解的气体无法逸出而发生鼓泡、积炭，造成废品。

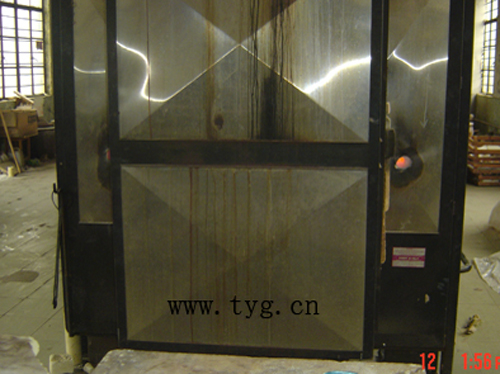

中型煤气窑

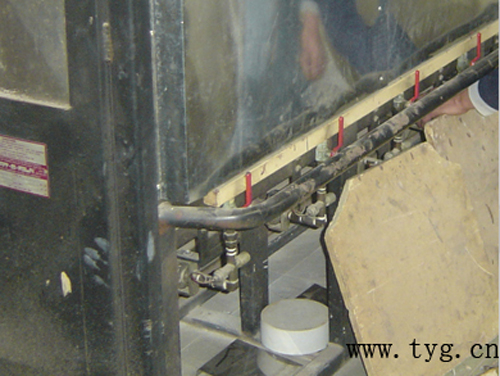

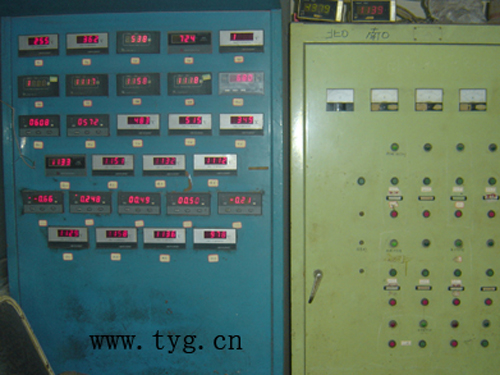

大型的推板窑也是烧煤气的（气孔和温控箱）

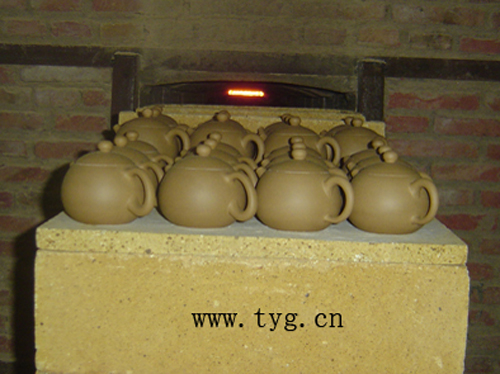

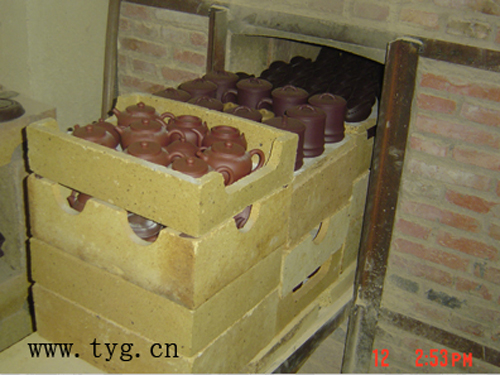

生胚进窑了

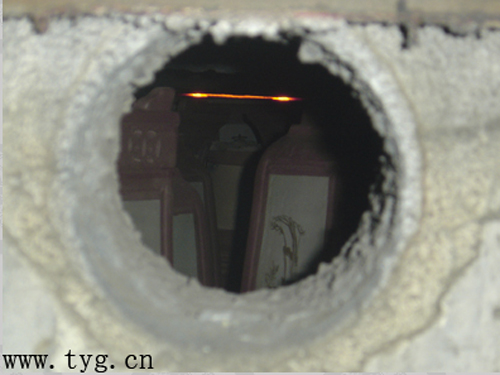

这是烧成地带

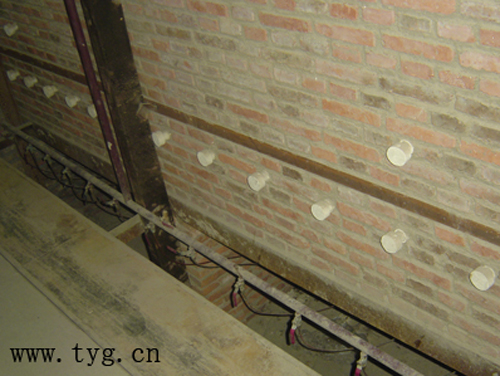

气眼洞

这是出窑已经是成品了
